So generierst du aus JETPLAN eine Exportdatei für stromlaufplan.de und beschleunigst deinen Planungsprozess noch weiter.

Mit stromlaufplan.de generierst du Stromlaufpläne für Verteilungen vollautomatisch und mühelos. In nur wenigen Klicks kannst du die Grundelemente wie RCDs, FIs und Abgangsklemmen in einer übersichtlichen Baumstruktur anlegen. Füge Relais oder Aktoren hinzu und ordne sie ganz einfach zu.

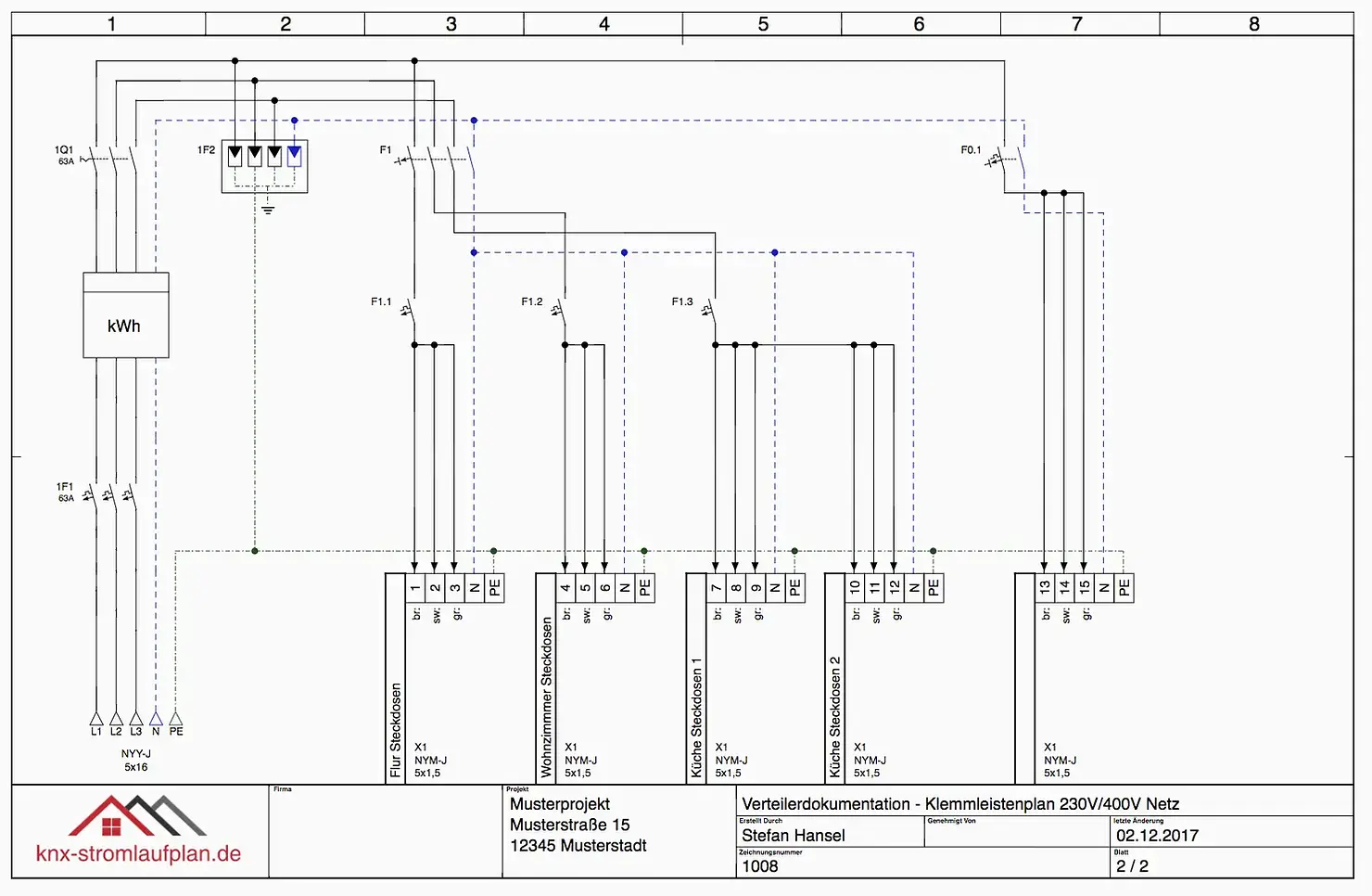

Ganz ohne kompliziertem CAD wird aus der Konfiguration ein professioneller Stromlaufplan erzeugt. Du kannst aus denselben Daten weitere Dokumentationen wie den Abgangsklemmenplan, die Sicherungsübersicht oder die Aktorbelegung generieren. So wird eine umfangreiche Dokumentation für deinen Kunden zum Kinderspiel.

Für die Cloud-Software gibt es flexible Lizenzoptionen, die zu deinen Bedürfnissen passen. Egal, ob du Elektriker oder Hausbesitzer bist: Mit der Einzelprojektlizenz kannst du ohne großes Risiko direkt loslegen. Und durch unser Abomodell sparst du bei regelmäßiger Nutzung.

Planungstand für den Export

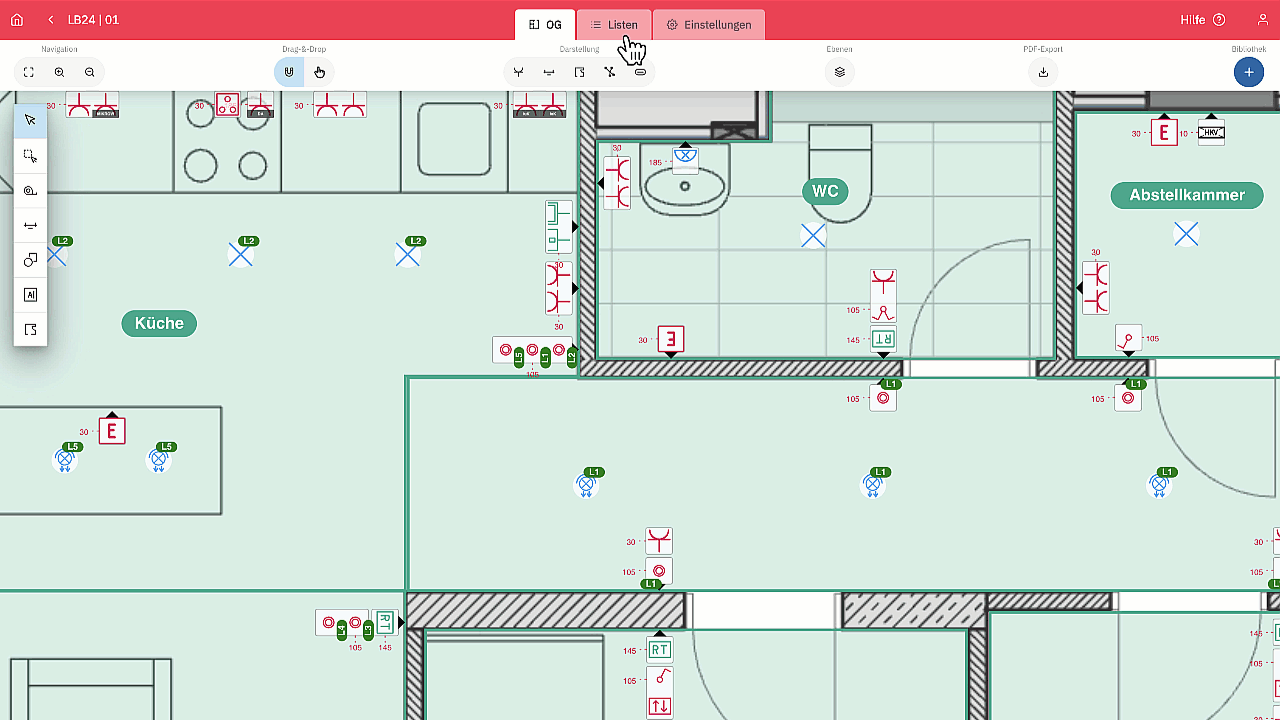

Für eine sinnvolle Weiterverarbeitung in stromlaufplan.de ist es wichtig, dass die Planung in JETPLAN gut nach Räumen sortiert angelegt ist. Dabei hilft Dir die neue Funktion 'Räume', mit der Du Raumflächen definieren kannst, die dann eine automatische Zuordnung des Attributs 'Raumname' für jedes auf der Raumfläche abgesetzte Planelement bewirkt. Weitere Informationen dazu findest Du hier.

Darüber hinaus ist die Vergabe von Schaltungs- bzw. Gruppenindexen und Labeln für extra abgesicherte Steckdosen hilfreich.

Raumzuordnung kontrollieren

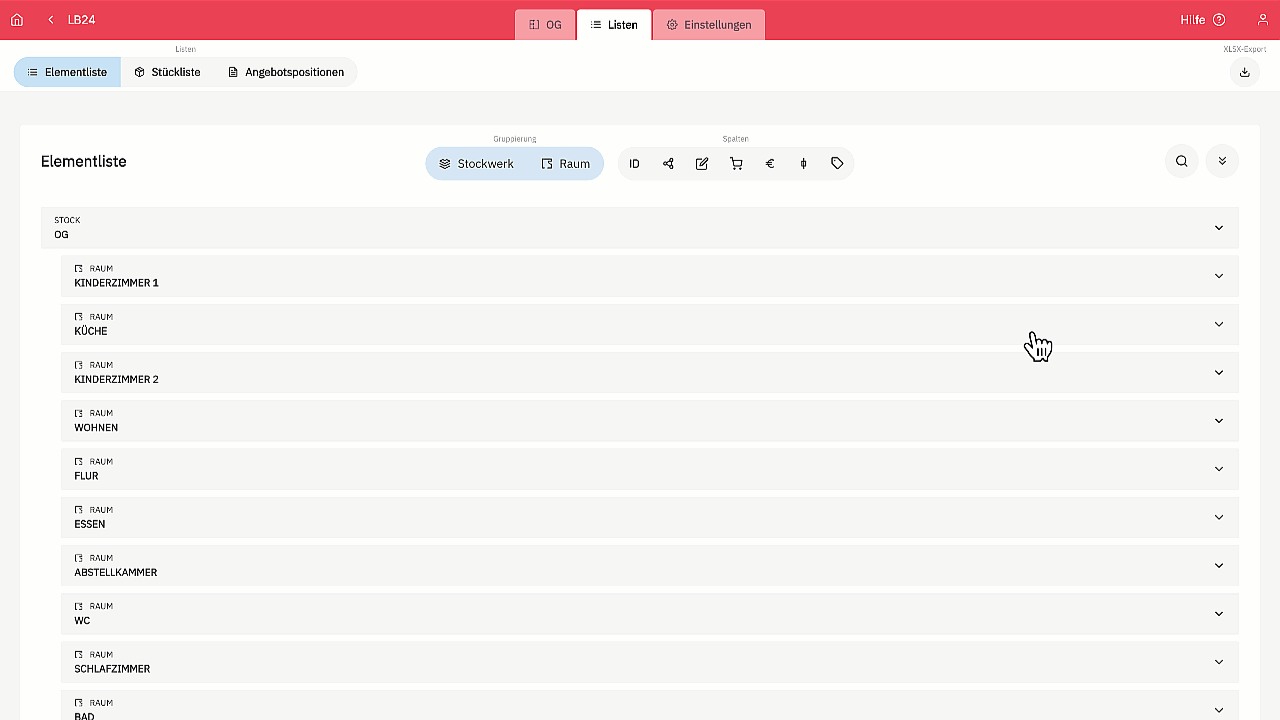

In der Listenansicht 'Elementliste' kannst Du alle Planinhalte nach Räumen gruppiert anzeigen. Falls Planinhalte nnoch keinem Raum zugeordnet sind, erscheinen sie in einer Raumgruppe 'UNBEKANNT'. Du kannst diese nun entweder im Plan umplatzieren oder in der Listenansicht einen Raumnamen wählen.

Sicherungsnummern vergeben

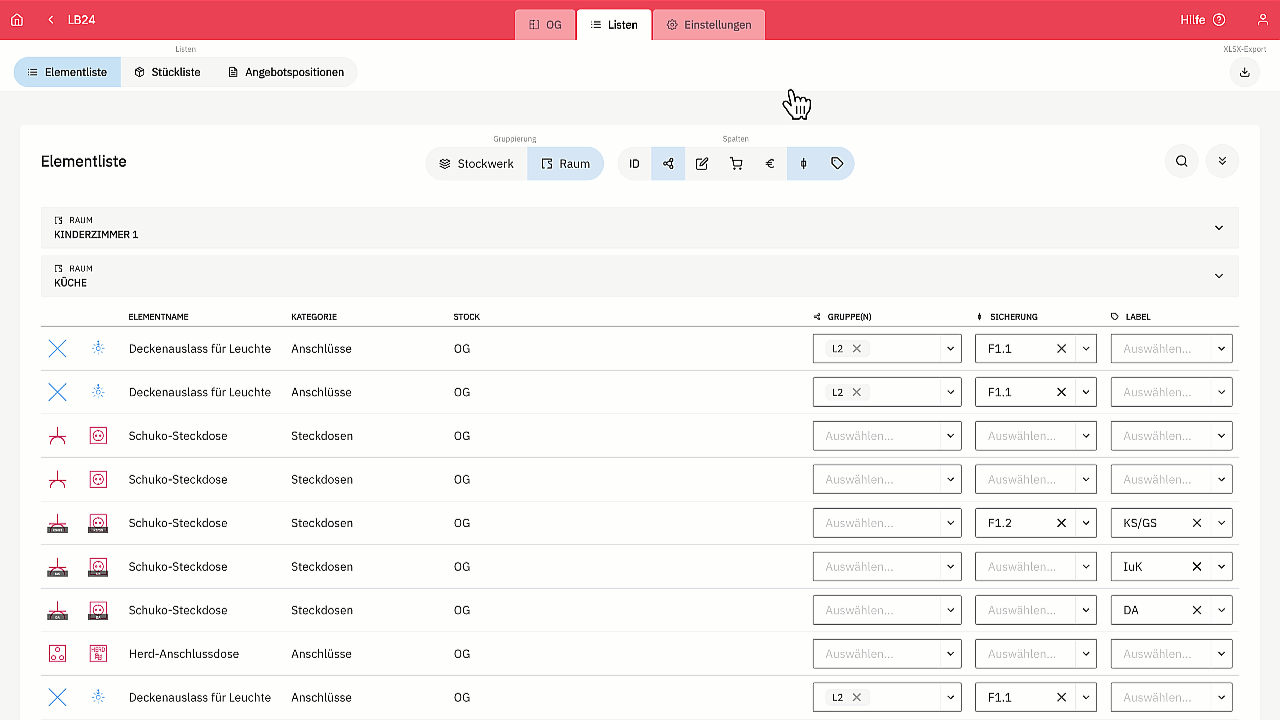

In der nach Räumen gruppierten Liste kannst Du Dir die Spalten 'Label', 'Gruppen' und 'Sicherungen' einblenden. Jetzt kannst Du einfach die Planelemente den gewünschten Stromkreisen zuordnen. Diese werden beim Erstellen des Stromlaufplans mit berücksichtigt.

Export starten

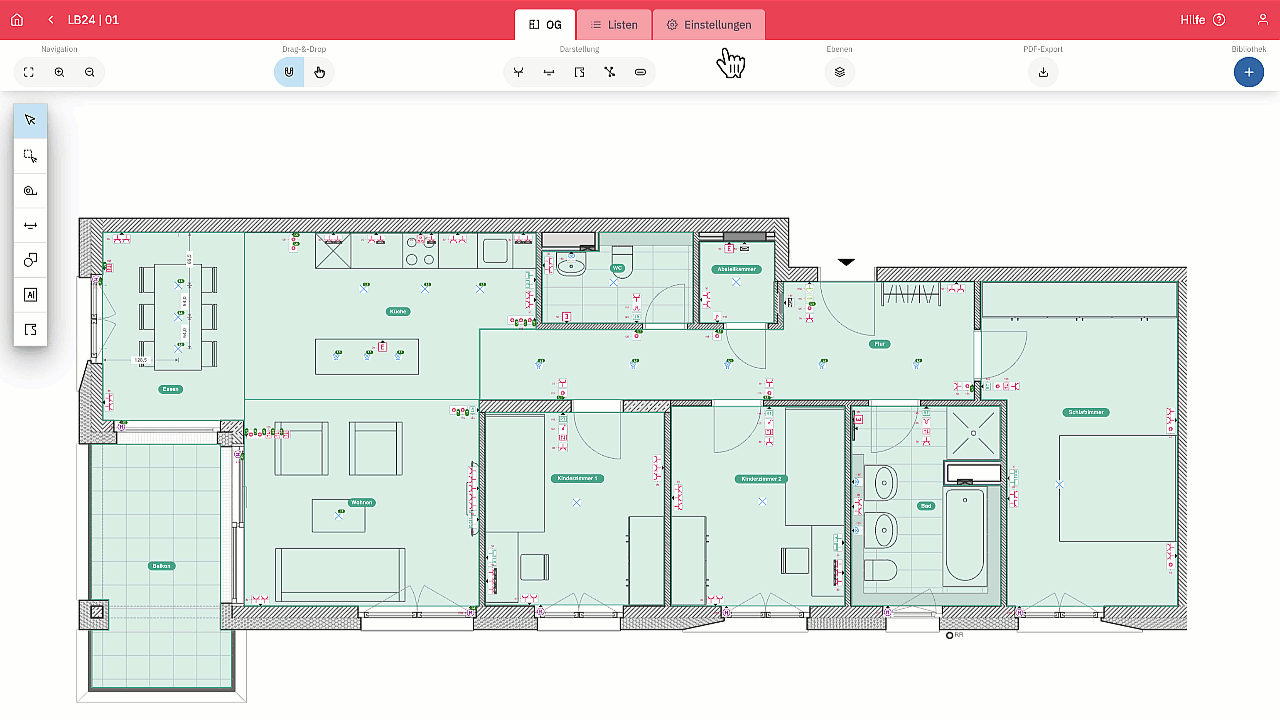

Wenn die Planung fertig vorbereitet ist, kannst Du im Reiter 'Einstellungen' die Export-Datei generieren, die automatisch auf deinen Rechner heruntergeladen wird (üblicherweise im 'Downloads'-Ordner, wenn nicht anders eingestellt).

Import in stromlaufplan.de

Aktiviere die Funktion im Menü unter "Account -> Schnittstellen"​

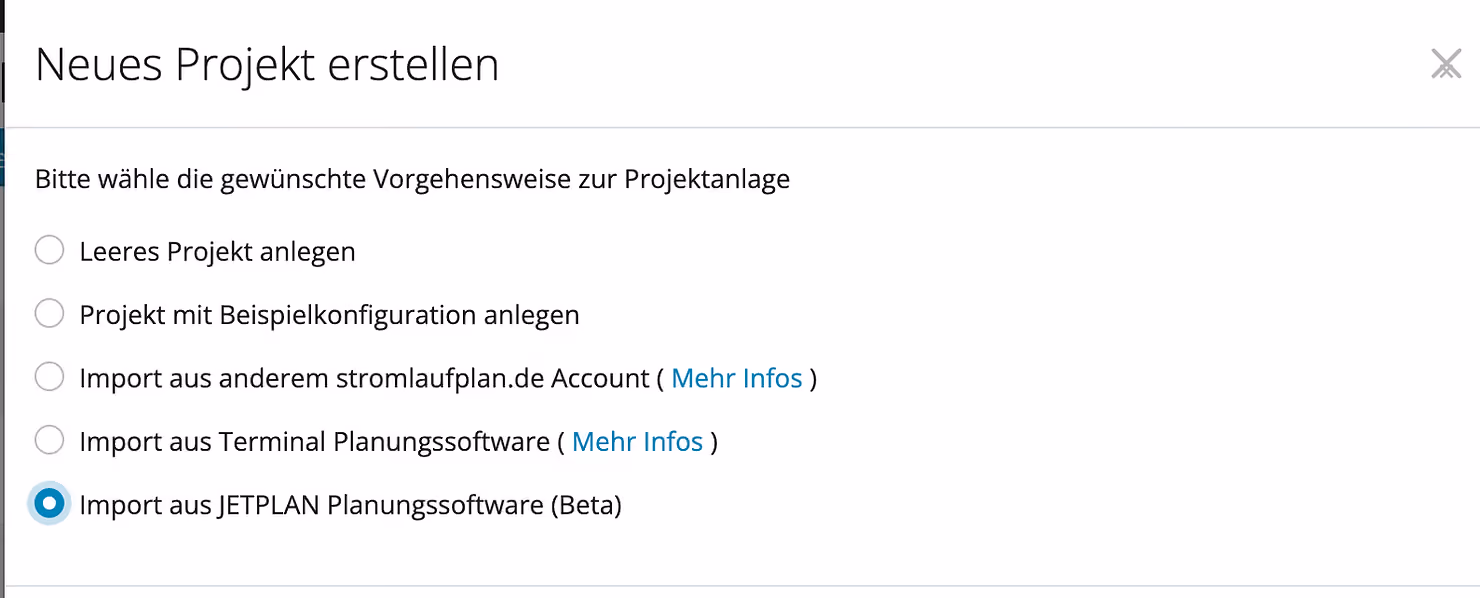

Dann taucht unter "Neues Projekt anlegen", eine neue Option auf:

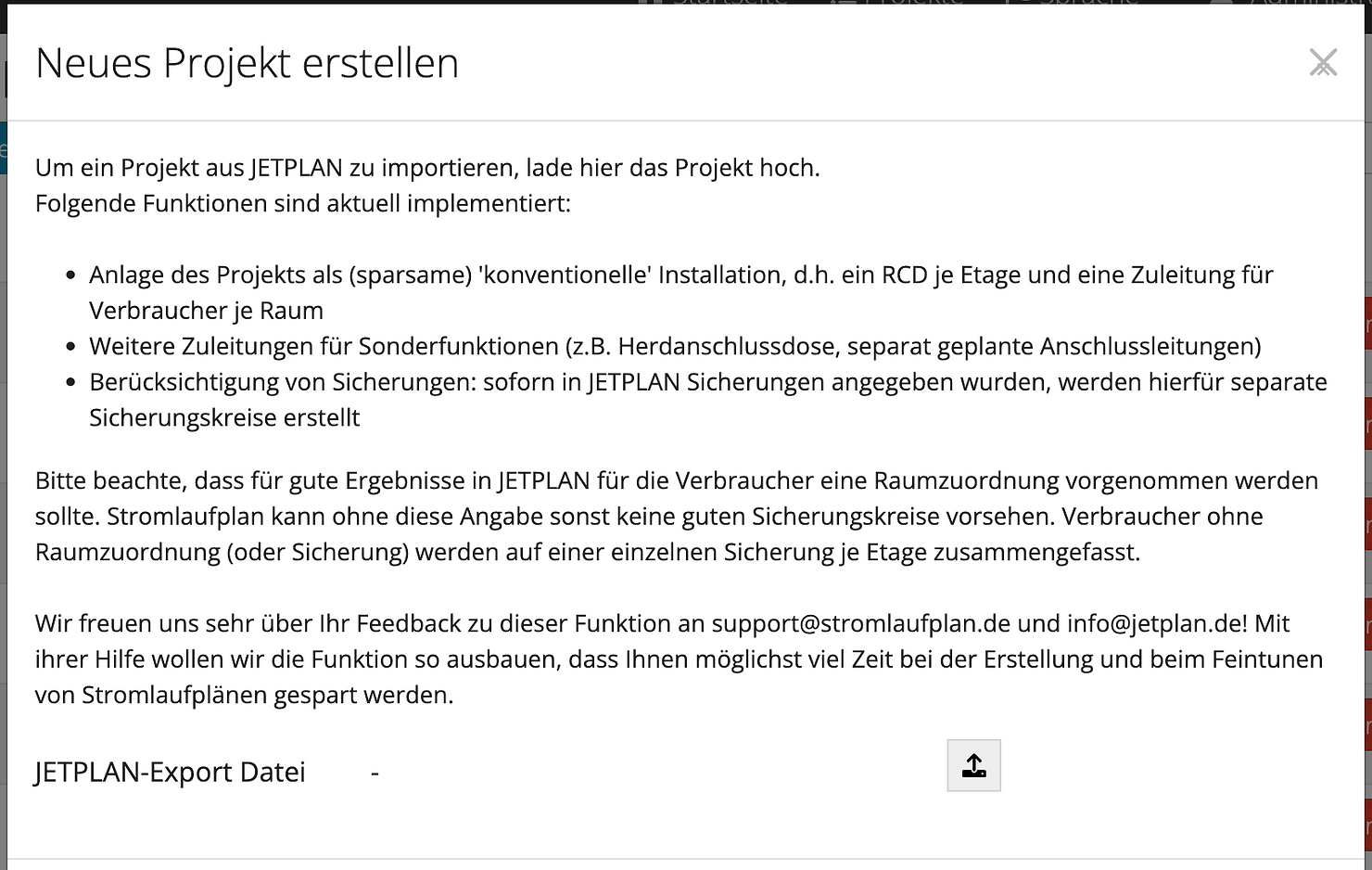

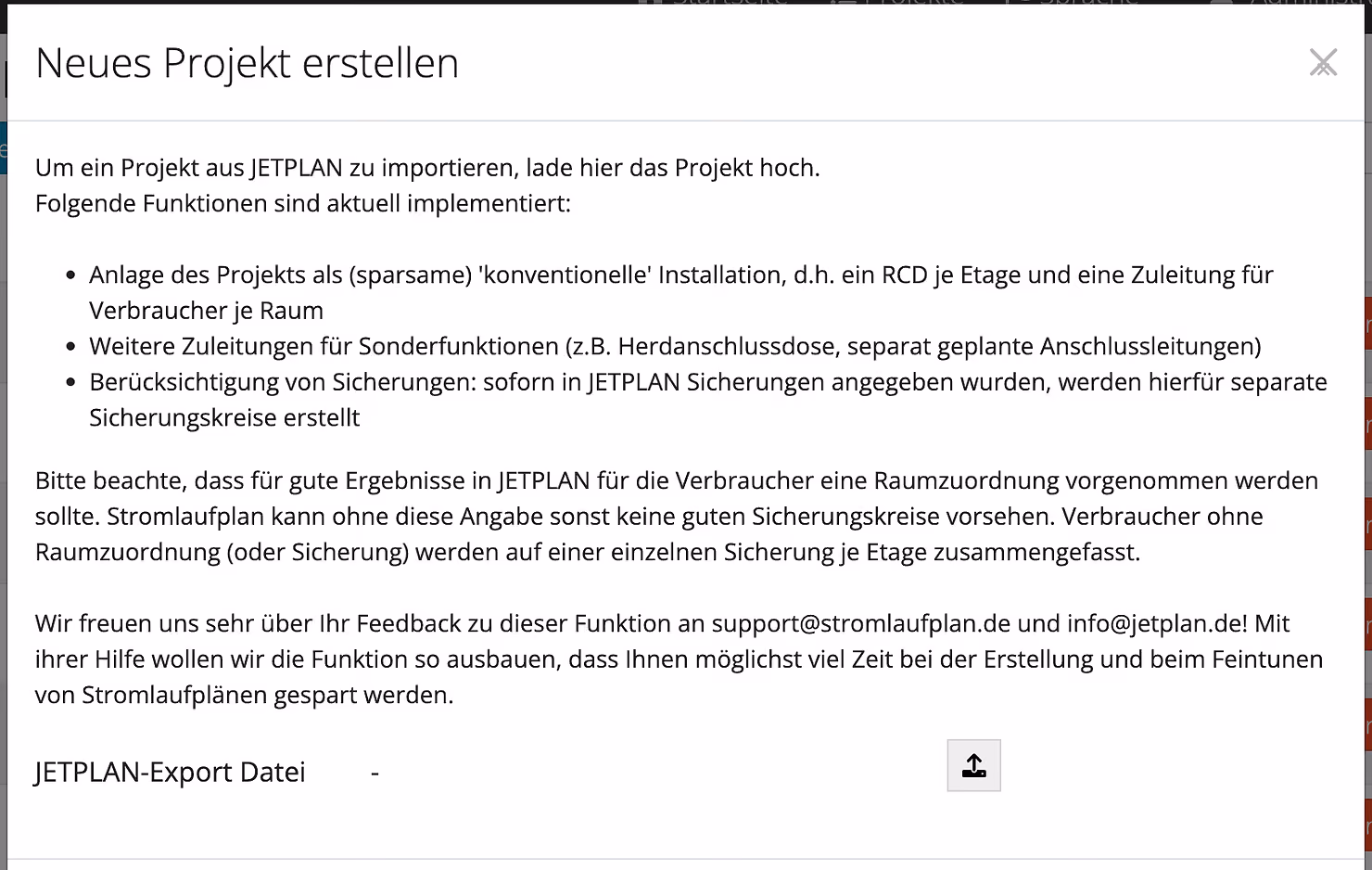

Beachte die Hinweise zum Upload:

Für Fragen zur Funktionsweise von stromlaufplan.de kannst Du Dich an support@stromlaufplan.de wenden.

ℹ️ Bitte beachte, dass diese Funktion noch im BETA-Stadium ist. Klassische Installationen können schon gut übertragen werden. Für KNX-Installationen fehlen noch einige Datenpunkte, die noch nachgetragen werden. Wir freuen uns über Rückmeldungen und Anregungen aus der Praxis!
